Maxim MAX20804TFD：4A、3MHz、2.7V 至 16V、降压开关稳压器
一、概述
MAX20804TFD是一款完全集成式高效降压型 DC-DC 开关稳压器。它能够在 2.7V 至 16V 的输入电源下运行，并且每个输出可以在 0.5V 至 5.8V 之间调节，提供高达 4A 的负载电流。该器件的开关频率可在 500kHz 至 3.0MHz 之间进行配置，并能够优化解决方案的尺寸和性能设计。
MAX20804TFD采用具有内部补偿的固定频率和电流模式控制。MAX20804TFD具有可选的高级调制方案 (AMS)，可提供更好的动态负载瞬态性能。该器件还具有可选的不连续电流模式 (DCM) 操作，以提高轻载效率。通过将引脚搭接电阻从 PGM_ 引脚连接到地可以选择操作设置和可配置功能。
MAX20804TFD具有内部 1.8V LDO 输出，为栅极驱动器和内部电路供电 (VCC)。此外，该稳压器还集成了多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
二、主要特性
功率密度高，元件数量少
单电源操作，并集成用于偏置生成的 LDO

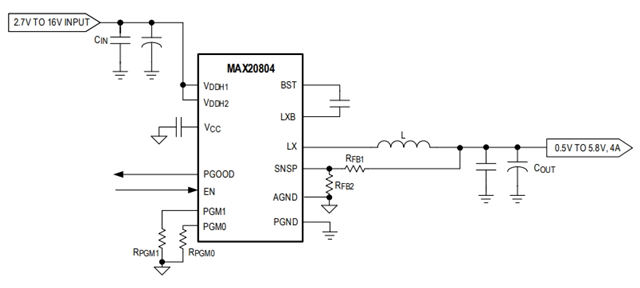

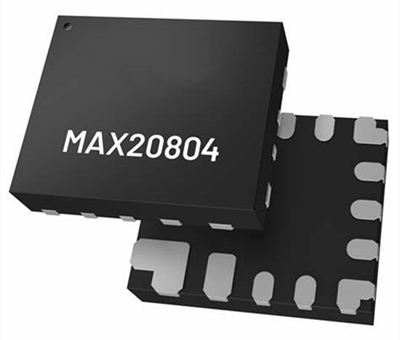

紧凑型 3.0mm x 2.5mm、14 引脚、FC2QFN 封装
内部补偿
宽工作范围
2.7V 至 16V 输入电压范围
0.5V 至 5.8V 输出电压范围
可配置开关频率：500kHz 至 3MHz
结温范围：–40°C 至 +150°C
两个 Pin-Strap 编程引脚用于选择不同的配置
优化的性能和效率
峰值效率为 91.3%，VDDH = 12V、VOUT = 1.8V 且 fSW = 1MHz
可选 AMS 可改善负载瞬态
可选 DCM 可提高轻负载效率
三、应用领域
MAX20804TFD适用于各种应用领域，包括：
通信设备
网络设备
服务器和存储设备
负载点稳压器
四、性能参数
功能：降压
输出配置：正
拓扑：降压
输出类型：可调式
输出数：1
电压 - 输入（最小值）：2.7V
电压 - 输入（最大值）：16V
电压 - 输出（最小值/固定）：0.5V
电压 - 输出（最大值）：5.8V
电流 - 输出：4A
频率 - 开关：500KHz ~ 3MHz
同步整流器：无
工作温度：-40°C ~ 150°C（TJ）
等级：-
资质：-
安装类型：表面贴装，可润湿侧翼
封装/外壳：14-PowerWFQFN
供应商器件封装：14-FC2QFN（3x2.5）
基本产品编号：MAX20804TFD
