AD3530RBCBZ是一款低功耗、8 通道、16 位、缓冲电压输出数模转换器 (DAC)，适用于需要高精度、低功耗的汽车电子系统，如传感器、控制系统和仪表等。
AD3530RBCBZ的主要特性包括：
16位分辨率，±3 LSB16 INL，±1 LSB16 DNL
星期二：±0.22% FSR（最大值）
偏移误差：±1.6mV（最大值）
增益误差：±0.26% FSR（最大值）
保证 50mA 源电流
超低余量：20mA 负载时为 25mV
2.5V 内部基准电压，5ppm/°C（典型值）
62nV/√Hz 噪声频谱密度（外部参考）
115nV/√Hz 噪声频谱密度（内部参考）
输出电压、电流和芯片温度监视器
50MHz SPI 写入和读取
2.7V 至 5.5V 电源范围
1.2V 或 1.8V 兼容数字接口
工作温度范围：−40°C 至 +125°C

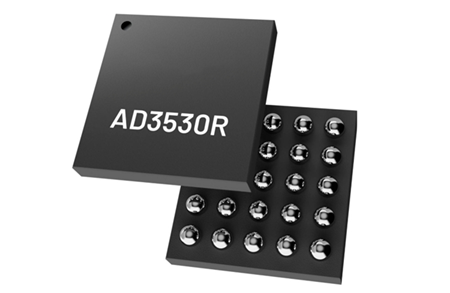

小型封装：2.1mm × 2.2mm，25 球 WLCSP
AD3530R 说明

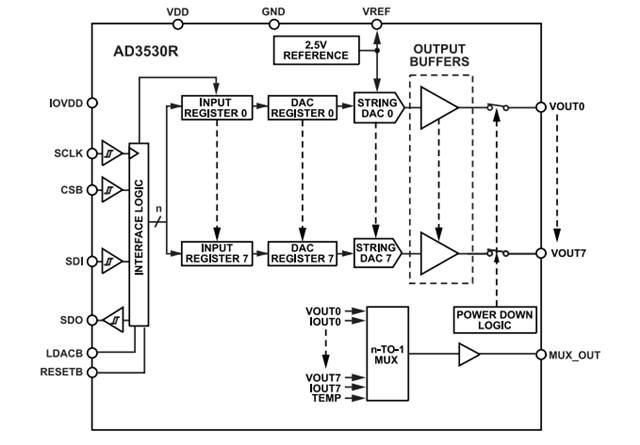

AD3530RBCBZ是低功耗、8 通道、16 位、缓冲电压输出数模转换器 (DAC)，包括软件可编程增益控制，对于 2.5V 的参考电压，可实现 2.5V 或 5V 的满量程输出范围。该器件采用 2.7V 至 5.5V 单电源供电，设计上保证单调性。AD3530RBCBZ还提供 2.5V、5ppm/°C 内部基准电压源（默认情况下处于禁用状态）。
该设备包括集成多路复用器，可以监控输出电压、电流和内部芯片温度。AD3530RBCBZ采用 2.1mm × 2.2mm、25 球 WLCSP 封装。该套件采用上电复位 (POR) 电路，确保在执行有效写入操作之前， DAC 输出功率一直保持上电并接地至 32kΩ。DAC 还包含省电模式，可将电流消耗降低至典型值 670μA。
串行外设接口 (SPI) 和 MICROWIRE® 兼容的 4 线串行接口可在低至 1.08V 至高至 1.98V 的逻辑电平和高达 50MHz 的时钟速率下运行。
此外，AD3530RBCBZ的关键参数如下：
位数：16
数模转换器数：8
建立时间：12µs
输出类型：Voltage - Unbuffered
差分输出：无
数据接口：SPI
参考类型：外部，内部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±3，±1（最大）
架构：电阻串 DAC
工作温度：-40°C ~ 125°C
封装/外壳：25-WLCSP
安装类型：表面贴装型
应用领域
AD3530RBCBZ适用于需要高精度、低功耗的应用领域，包括：
光收发器
测试和测量
工业自动化
数据采集系统
