Analog Devices Inc. AD9956YCPZ：基于DDS的2.7 GHz AgileRF™频率合成器
主要特性
400 MSPS内部DDS时钟速度
48位频率调谐字
14位可编程相位偏移
集成14位DAC
出色的动态性能
相位噪声≤ 135 dBc/Hz（1 KHz失调）
−80 dB SFDR（160 MHz，±100 KHz偏移IOUT）
25 Mb/s写入速度串行I/O控制
655 MHz可编程输入分频器用于
鉴频鉴相器（÷M、÷N）{M、N = 1..16}（可旁路）
可编程RF分频器(÷R) {R = 1、2、4、8}（可旁路）
8个相位/频率配置文件
器件采用1.8 V电源供电
I/O和电荷泵采用3.3 V电源供电
软件控制关断功能
48引脚LFCSP封装
自动线性频率扫描能力（DDS中）
可编程电荷泵电流（最高达4 mA）
相位调制功能
多芯片同步
检测到双模式PLL锁定
符合PECL标准的655 MHz CML模式驱动器
详情

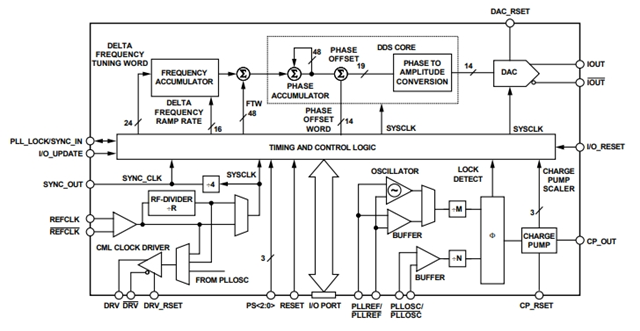

AD9956YCPZ是ADI公司的首款AgileRF频率合成器，由一个DDS和PLL电路组成。DDS具有一个工作速度最高达400 MSPS的14位DAC和一个48位频率调谐字。PLL电路含有一个相位检波器，该检波器具有可调整的200 MHz输入（预标定器输入的工作频率最高达650 MHz），并且可以对电荷泵电流进行数字控制。该器件还内置一个具有可编程压摆率的650 MHz PECL驱动器。
AD9956YCPZ采用先进的DDS技术，内置高速、高性能数模转换器和先进的相位检波器/电荷泵组合，可以合成最高达2.7 GHz的数字可编程、频率捷变模拟输出正弦波。AD9956YCPZ专为提供快速跳频和精密调谐分辨率（48位频率调谐字）而设计。信息通过一个串行I/O端口载入AD9956，器件写入速度为25 Mb/秒。AD9956YCPZ DDS模块还支持用户定义的线性扫描工作模式。
AD9956YCPZ的额定工作温度范围为−40°C至+125°C扩展汽车应用温度范围。
基本参数
分辨率（位）：14 b
主 fclk：3 GHz
字宽调谐（位）：48 b
电压 - 供电：1.71V ~ 1.96V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：48-LFCSP
应用场景
AD9956YCPZ广泛应用于以下领域：
LO捷变频合成
雷达和扫描系统的FM线性调频源
汽车雷达
测试与测量设备
声光器件驱动器
