TRF1305B1RPVR是一款具有共模控制的直流至 7.2GHz、3dB BW、10dB 增益、全差分射频放大器。
技术规格
频率：0Hz ~ 7GHz
P1dB：15.8dBm
增益：10dB
噪声系数：13.2dB
射频类型：VSAT
电压 - 供电：4.75V ~ 5.25V
电流 - 供电：95mA
测试频率：1GHz
安装类型：表面贴装型
封装/外壳：12-WQFN
TRF1305B1 的说明

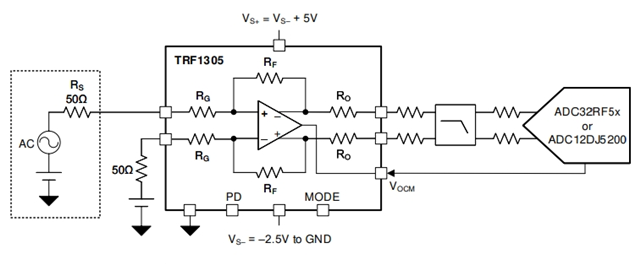

TRF1305B1RPVR是一款超高性能闭环单通道射频放大器，工作带宽从真直流到 7GHz 以上。该器件具有出色的性能，可通过直流或交流耦合接口驱动高速、高性能 ADC，例如 ADC12DJ5200RF 和 ADC32RF5x。TRF1305B1RPVR放大器针对射频、零中频和复杂中频以及高速时域应用进行了优化。该器件在固定增益配置下针对性能进行了优化。如果需要较低的增益，请使用外部电阻器。
TRF1305B1RPVR具有一个 VOCM 引脚，允许设置不同的输出共模电压和输入共模电压；例如，用于电平转换或大多数具有不同直流共模电压的 IQ 降压转换器 ADC 接口应用。TRF1305B1RPVR还具有浮动 2 电源轨双电源或单电源选项，以及允许将输入共模范围扩展至更接近电源的 MODE 引脚。

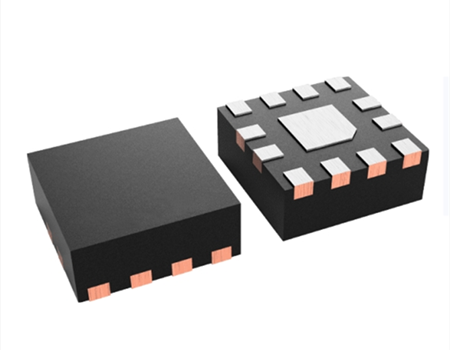

TRF1305B1RPVR具有断电功能。该器件采用 TI 专有的先进 BiCMOS 工艺制造，并采用节省空间的 2mm × 2mm、12 引脚 WQFN-FCRLF 封装。
TRF1305B1RPVR主要具备以下特性
• 三种性能经优化的功率增益型号：
– 15dB (TRF1305A1)
– 10dB (TRF1305B1)
– 5dB (TRF1305C1)
• 可以通过外部电阻器来降低固定增益
• 宽大信号射频带宽：
– TRF1305B1：7.2GHz (3dB)、6.4GHz (1dB)
• OP1dB（差分 100Ω 负载）：
– 15.6dBm (2GHz)、12.9dBm (4GHz)
• OIP3：34.5dBm (2GHz)、25.5dBm (4GHz)
• 噪声系数：10.4dB (2GHz)、13.4dB (4GHz)
• 压摆率：25kV/μs
• 大输入 (±1V) 和输出 (±0.5V) 共模电压范围
• 灵活的配置和模式：
– 单端输入、差分输出 (S2D)
– 差分输入、差分输出 (D2D)
– 单端输出（性能受限）
– 交流或直流耦合输入/输出
– 可调输出共模电压
– 输入共模范围扩展模式
• 支持 5V 的灵活单电源或双电源
• 有功功率损耗：475mW
• 断电模式
应用场景
TRF1305B1RPVR适用于多种射频和高速数字应用，包括但不限于：
• 射频采样或 GSPS ADC 驱动器
• 测试和测量
• 无线通信测试
• 射频数字转换器
• 示波器 (DSO)
• 高速数字转换器
• 频谱分析仪
• 矢量信号收发器 (VST)
• 质谱系统
• 共模电平转换
• IQ 混频器接口
