深圳市明佳达电子【供应TI】具有内部 EEPROM 的 LMK61E0M-SIAR 超低抖动可编程振荡器 | 8-QFM（7x5）
产品详情

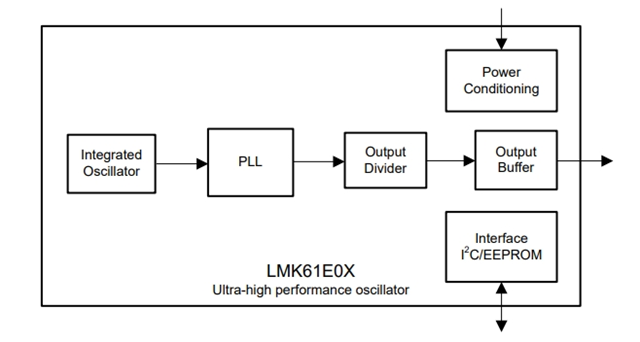

LMK61E0M-SIAR 超低抖动 PLLatinumTM 可编程振荡器使用分数 N 频率合成器与集成 VCO 来生成常用的参考时钟。LMK61E0M-SIAR支持 3.3V LVCMOS 输出。该器件具有从片上 EEPROM 自启动的功能以便产生出厂设置的默认输出频率，或者可通过 I2C 串行接口在系统中对器件寄存器和 EEPROM 设置进行完全编程。LMK61E0M-SIAR通过 I2C 串行接口提供精细和粗糙的频率裕量控制，因此成为一种数控振荡器 (DCXO)。
其主要特征包括
• 超低噪声、高性能
– 抖动：500fs RMS 典型值（在 LMK61E0M上，fOUT > 50 MHz）
• LMK61E0M 支持高达 200MHz 的 3.3V LVCMOS输出
• 总频率容差：±25ppm
• 系统级 特性
– 无毛刺频率裕量：与标称值相差最多±1000ppm
– 内部 EEPROM：用户可配置的启动设置
• 其他 特性
– 器件控制：快速模式 I2C 高达 1000kHz
– 3.3V 工作电压
– 工业温度范围（-40ºC 至 +85ºC）
– 7mm × 5mm 8 引脚封装
• 默认频率：70.656MHz
应用领域
LMK61E0M-SIAR适用于各种需要高精度和低抖动性能的电子设备，包括但不限于：
• 晶体振荡器、SAW 振荡器或芯片振荡器的高性能替代产品
• 开关、路由器、网卡、基带装置 (BBU)、服务器、存储/SAN
• 测试和测量
• 医疗成像
• FPGA，处理器连接
• xDSL，广播视频
LMK61E0M-SIAR 的性能参数
类型：时钟发生器
PLL：无
输入：-
输出：LVCMOS
电路数：1
比率 - 输入:输出：0:5
差分 - 输入:输出：无/无
频率 - 最大值：200MHz
分频器/倍频器：无/是
电压 - 供电：1.71V ~ 1.89V，2.375V ~ 2.625V，3.135V ~ 3.465V
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：16-TFQFN
