ADC07D1520CIYB是一款双通道、低功耗、高性能 CMOS 模数转换器。该芯片具有以下主要规格：
位数：7
采样率（每秒）：3G
输入数：2
输入类型：差分
数据接口：LVDS - 并联
配置：MUX-S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：2
架构：折叠内插
参考类型：内部
电压 - 供电，模拟：1.8V ~ 2V
电压 - 供电，数字：1.8V ~ 2V
特性：同步采样
工作温度：-40°C ~ 85°C
封装/外壳：128-HLQFP

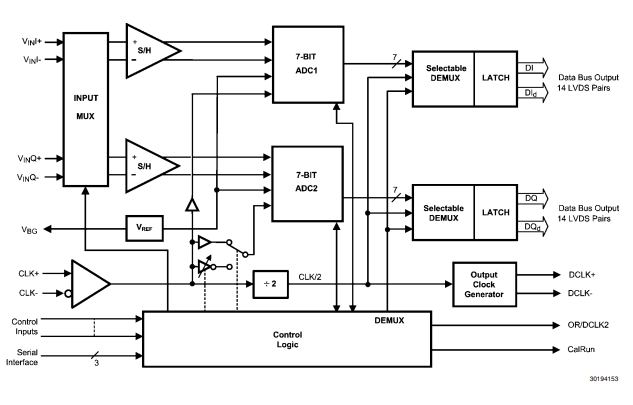

概述
ADC07D1520CIYB是一款双通道、低功耗、高性能 CMOS 模数转换器。ADC07D1520CIYB以高达 1.5 GSPS 的采样率将信号数字化为 7 位分辨率。其功能包括用于系统调试的测试模式输出、时钟相位调整和可选的输出解复用器模式。该设备保证在整个工作温度范围内没有漏码。独特的折叠和插值架构、全差分比较器设计、内部采样保持放大器的创新设计以及自校准方案，使所有动态参数的响应都非常平坦，具有 748 MHz 输入信号和 1.5 GHz 采样率，同时提供 10 -18 的误码率 （C.E.R.）输出格式为偏移二进制，低压差分信号 （LVDS） 数字输出与 IEEE 1596.3-1996 兼容，但 0.8V 至 1.2V 之间的可调共模电压除外。
ADC07D1520CIYB包含一个可选的输出解复用器，用于馈送两条 LVDS 总线。如果选择 1：2 Demultiplexed Mode，则每条总线上的输出数据速率将降低到输入采样速率的一半。当选择 Non-Demultiplexed Mode 时，通道 DI 和 DQ 上的输出数据速率与输入采样时钟的速率相同。这两个转换器可以交错使用，并用作单个 3 GSPS ADC。
ADC07D1520CIYB在省电模式下的功耗通常低于 3.5 mW，采用有铅或无铅、128 引脚、热增强型裸露焊盘 LQFP 封装，可在工业温度范围（–40°C ≤ TA ≤ 85°C）范围内工作。
其主要特征
● 1.9V ±0.1V 单作
● 2 倍采样率的交错模式
● 多 ADC 同步能力
● 调整输入满量程范围、时钟相位和偏移
● 可选择 SDR 或 DDR 输出时钟
● 1：1 或 1：2 可选输出解复用器
● 第二个 DCLK 输出
● 占空比校正采样时钟
● 测试模式
应用场景
ADC07D1520CIYB适用于多种需要高采样率和低功耗的应用场景，包括：
● 直接射频下变频
● 数字示波器
● 卫星机顶盒
● 通信系统
● 测试仪器
