介绍一款具有 ±12V 单端输入和 ±4V 差分输出的 ISO224BDWVR 增强型隔离放大器
主要特性
• 提供高级 (ISO224B) 与低级 (ISO224A) 两个版本
• ±12V 输入电压范围针对工业应用中的隔离式电压测量进行了 优化
• 9kV 静电放电 (ESD) 过压输入钳位
• ±4V 差分输出电压范围，共模电压为 VDD2/2
• 低直流误差运行 (ISO224B)：
– 输入失调电压：25°C 时为 ±5mV，±15µV/°C（最大值）
– 增益误差：25°C 时为 ±0.3%，±35ppm/°C（最大值）
– 非线性度：±0.01%（最大值），±0.1ppm/°C（典型值）
• 4.5V 至 18V 高侧单电源
• 4.5V 至 5.5V 低侧运行
• 安全相关认证：
– 7071 VPEAK 增强型隔离，符合 DIN VDE V0884-11: 2017-01 标准
– 5000 VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟
• 高 CMTI (ISO224B)：80kV/µs（典型值）

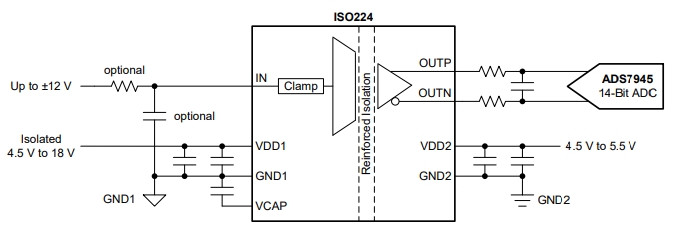

产品详情
ISO224BDWVR是一款精密的隔离放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证，可提供高达 5kVRMS 的增强型电隔离，使用寿命极长，功率耗散较低。与隔离式电源结合使用时，ISO224BDWVR可将以不同共模电压电平运行的系统的各器件隔开，并防止较低电压器件损坏。
ISO224BDWVR的输入专门针对精确检测 ±10V 信号进行了优化，该信号在工业应用当中十分普遍。该器件由高侧单电源供电运行。此独有的特性可简化隔离式电源的设计，降低系统成本。集成的高侧电源电压检测功能可简化系统级诊断。ISO224BDWVR的 ±4V 输出可支持使用更低成本的模数转换器 (ADC)。输出的差分结构具有更强的抗噪性能。
ISO224BDWVR可在 –55°C 至 +125°C 的扩展工业温度范围内正常运行，并采用宽体 8 引脚 SOIC (DWV) 封装。
应用场景
ISO224BDWVR在以下领域进行隔离模拟信号采集：
– 电网自动化
– 保护继电器
– 工厂自动化与控制
– 铁路运输
– 电机驱动器
– 功率分析仪
性能参数
产品：ISO224BDWVR
类型：隔离放大器
通道数量：1 Channel
绝缘电压：1500 Vrms
隔离类型：Galvanic
3dB带宽：275 kHz
Ib - 输入偏流：15 nA
Vos - 输入偏置电压 ：1 mV
电源电压-最大：18 V
电源电压-最小：4.5 V
工作电源电流：7.8 mA
最小工作温度：- 55 C
最大工作温度：+ 125 C
安装风格：SMD/SMT
封装 / 箱体：SOIC-8
