AMC1304L25DWR：具有 LDO 的高精度、增强隔离式 Δ-Σ 调制器
详情
AMC1304L25DWR是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。当与隔离电源配合使用时，AMC1304L25DWR可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。
AMC1304L25DWR的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，AMC1304L25DWR可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。
在高侧，调制器由集成的低压降 (LDO) 稳压器供电，AMC1304L25DWR支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。
AMC1304L25DWR采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 +125°C。
其主要特性包括
• 针对基于分流电阻的电流测量进行优化的引脚兼容系列：
– 输入电压范围为 ±50mV 或 ±250mV
– CMOS 或 LVDS 数字接口选项
• 出色的直流性能，支持系统级高精度感测：
– 偏移误差：±50µV 或 ±100µV（最大值）
– 偏移漂移：1.3µV/°C（最大值）
– 增益误差：±0.2% 或 ±0.3%（最大值）
– 增益漂移：±40ppm/°C（最大值）
• 安全相关认证：
– 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
– 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS隔离
– CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
• 瞬态抗扰度：15kV/µs（最小值）
• 高电磁场抗扰度（请参见应用手册 SLLA181A）
• 外部 5MHz 至 20MHz 时钟输入可更加轻松地实现系统级同步
• 18V 片载低压降 (LDO) 稳压器
• 可在扩展工业温度范围内运行
应用领域

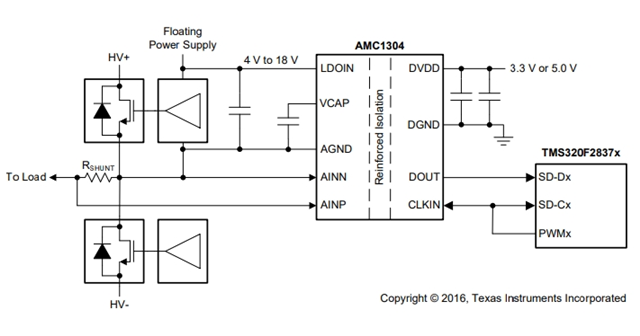

• AMC1304L25DWR基于分流电阻的电流感测用于下列应用：
– 工业电机驱动
– 光电逆变器
– 不间断电源
• 隔离电压测量
性能参数
类型：隔离模块
通道数：1
分辨率（位）：16 b
采样率（每秒）：78k
数据接口：LVDS - 串行
供电电压源：单电源
电压 - 供电：3V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-SOIC
