全球知名半导体制造商ROHM（总部位于日本京都市）今日宣布，推出新的参考设计“REF67004”，该设计可通过单个微控制器控制被广泛应用于消费电子电源和工业设备电源中的两种转换器——电流临界模式PFC（Power Factor Correction）和准谐振反激式转换器。通过将ROHM的优势——由Si MOSFET等功率器件和栅极驱动器IC组成的模拟控制Power Stage电路，与以低功耗LogiCoA™微控制器为核心的数字控制电源电路相结合，推出基于这种模拟和数字融合控制技术的“LogiCoA™电源解决方案”。
此次发布的参考设计“REF67004”通过电流临界模式PFC转换器对AC输入电压进行升压后，再利用准谐振反激式转换器输出DC 24V电压。其配备的校准功能，可校正外置元器件的特性“偏差”，并由LogiCoA™微控制器高精度地执行各种电压设定和过电流保护。由此，新参考设计可以将电源设计余量估算得更小，从而能够选择体积更小（低功耗）的功率元器件和电感，进而有助于减少电源的安装面积，并降低成本。
另外，“REF67004”通过日志存储功能，可将输入电压、输出电压和电流、温度等工作记录、停止前的工作状态以及累计运行时间保存在LogiCoA™微控制器内置的非易失性存储器中。通过分析这些数据，可以轻松确定电源故障的原因。电源的各种控制参数和工作记录可通过ROHM官网公开的电源控制用OS“RMOS（Real time Micro Operating System）”等示例程序，经由UART（信号转换器）从PC端轻松设置和获取。另外，用户还可以使用参考设计板“LogiCoA003-EVK-001”（样品价格100,000日元/个，不含税）在实际设备上进行评估。
参考设计板、参考板和LogiCoA™微控制器已经开始通过电商进行销售，通过电商平台均可购买。LogiCoA™微控制器已于2024年6月开始投入量产（样品价格650日元/个，不含税）
＜背景＞
在以中小功率工作的工业机器人和半导体制造设备等应用中，大多采用模拟控制电源。然而近年来，要求这类电源要具备高可靠性和精细控制功能，仅采用模拟控制方式的电源配置已经很难满足市场需求。另一方面，全数字控制电源虽然可以进行更精细的控制和设置，但存在所用的数字控制器功耗大、成本高等问题，因此在中小功率电源中很难普及应用。
针对这一课题，ROHM开发出融合了模拟和数字技术各自优势的LogiCoA™电源解决方案，结合高性能且低功耗的LogiCoA™微控制器，可轻松实现对各类电源拓扑的灵活控制。作为其第一款参考设计，ROHM推出了评估用的“REF66009”，用户可以在非隔离式降压转换器电路中体验使用LogiCoA™电源解决方案的效果。目前，ROHM又开始提供其第二款参考设计，即由PFC和反激式两种广泛应用于消费电子和工业设备的转换器构成的电源参考设计“REF67004”。未来，ROHM将不断推出各类电源的参考设计，为客户的电源开发提供大力支持。
●参考设计产品型号
・PFC＋反激式转换器：REF67004
・降压转换器：REF66009

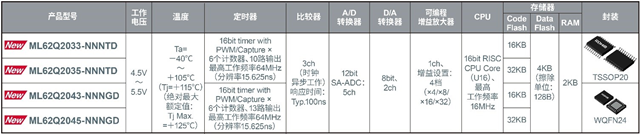

＜LogiCoA™微控制器的产品阵容＞
该产品配备了可联动定时器的3ch模拟比较器和可对各类参数进行数字控制的D/A转换器等器件，可适配多种电源拓扑。
＜LogiCoA™微控制器开发支持系统＞
LogiCoA™微控制器采用ROHM自有的16位RISC CPU内核，支持使用ROHM提供的集成开发环境及仿真工具。在下面ROHM官网的LogiCoA™开发支持系统页面中，介绍了LogiCoA™微控制器开发支持系统的配置和各产品概要：https://www.rohm.com.cn/lapis-tech/product/micon/logicoa-software
