9FGV0841AKLF是（Renesas）推出的一款超低功耗时钟发生器，主要应用于 PCI Express （PCIe）等高速通信接口领域。以下是其核心参数：
产品类型：Clock Generators
输出端数量：8 Output
最大输出频率：100 MHz
最大输入频率：27 MHz
封装 / 箱体：VFQFPN-48
跳动：250 ps
电源电压-最大：1.9 V
电源电压-最小：1.7 V
系列：9FGV0841
工作电源电流：35 mA
最小工作温度：0 C
最大工作温度：+ 70 C
安装风格：SMD/SMT
封装：Tray
高度：0.9 mm
长度：6 mm
湿度敏感性：Yes
工作电源电压：1.7 V to 1.9 V
宽度：6 mm
零件号别名：9FGV0841
单位重量：1.324 g
描述

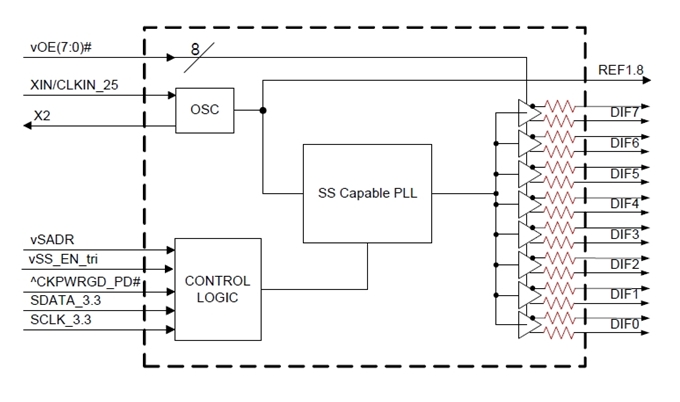

9FGV0841AKLF属于 Renesas 的 SOC 友好型 1.8V 超低功耗 PCIe 时钟系列的成员。它具有集成输出端接，提供 Zo = 100Ω 用于与 100Ω 传输线的方向连接。9FGV0841AKLF还具有 8 个用于时钟管理的输出使能、2 个不同的扩频电平和 2 个可选的 SMBus 地址。
9FGV0841AKLF时钟发生器主要具备以下特点：
符合PCIe Gen1–4标准
集成终端提供100ω差分Zo:减少元件数量和电路板空间
1.8V工作电压:降低功耗
输出可以选择从1.05V到1.8V之间的任何电压供电:最大限度地节省功率
OE#引脚:支持DIF电源管理
LP-HCSL差分时钟输出:降低功耗和电路板空间
各输出的可编程压摆率:允许针对各种线路长度进行调谐
可编程输出幅度:允许针对各种应用环境进行调谐
DIF输出被阻塞，直到PLL被锁定:干净的系统启动
DIF输出上可选的0%、-0.25%或-0.5%扩展:降低EMI
外部25MHz晶体；支持紧密ppm，合成误差为0ppm
配置可以通过捆扎引脚完成:设备控制不需要SMBus接口
3.3V兼容SMBus接口支持传统控制器
节省空间的6 × 6 mm 48-VFQFPN；最小的电路板空间
可选的SMBus地址:多个设备可以轻松共享一个SMBus网段
提供通过AEC-Q100认证的2级(-40°C至+105°C)版本(可润湿侧翼封装)
典型应用
9FGV0841AKLF专为PCIe Gen1/2/3/4/5/6设计，适用于服务器、存储及高性能计算场景，可降低系统时钟抖动并优化信号完整性。典型应用包括：
▪ 转接卡的 PCIe Gen1–4 时钟生成
▪ 存储器
▪ 网络
▪ JBOD的
▪ 通信
▪ 接入点
