TI TLC59731DR 3通道8位PWM LED驱动器，支持单线接口



照明和显示技术不断发展，无论是日常使用的智能设备上的指示灯、汽车照明系统，还是大型户外显示屏。所有这些应用背后都需要高性能的LED驱动芯片，以确保精确的亮度控制和生动的色彩还原。

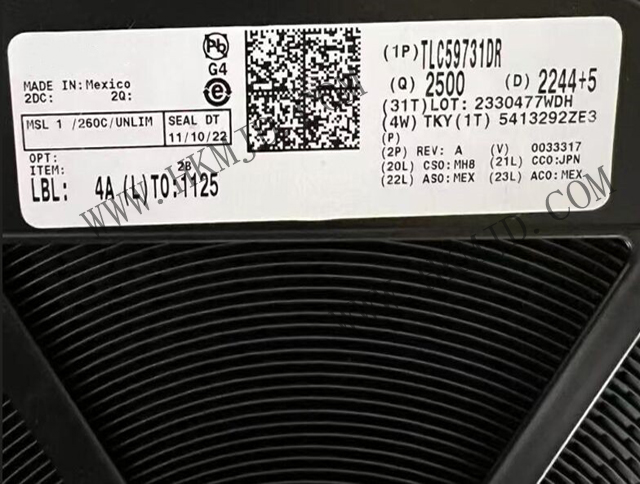

深圳明佳达电子有限公司，作为全球知名的电子元器件分销商，现备有TLC59731DR LED驱动器库存。该芯片是一款3通道、8位PWM LED驱动器，采用单线接口（EasySet）设计，显著简化系统布线复杂性。



TLC59731DR产品概述

TLC59731DR是一款易于使用的3通道、50 mA sink电流LED驱动器。其单线600 kbps串行接口（EasySet）有效降低布线成本。TLC59731DR LED驱动器支持8位脉宽调制（PWM）分辨率，并具备简单的伽马校正功能。显示重复率可通过内置的 6 MHz 灰度（GS）时钟振荡器达到最高 3.1 kHz（典型值）。TLC59731DR 驱动器还支持无限级联功能。



输出 sink 电流可通过与 OUTn 端子串联连接的外部电阻进行设置。TLC59731DR 集成内部电流分流调节器，可用于更高 VCC 电源电压的应用。



TLC59731DR 采用 8-SOIC 封装，每个通道提供高达 50 mA 的 sink 电流能力，支持 3 V 至 6 V 的宽输入电压范围，并可输出高达 21 V 的电压。



TLC59731DR集成了一个6MHz灰度时钟振荡器，典型显示重复率为3.1kHz，提供8位（256级）PWM灰度控制，并配备简单的伽马校正功能以提升显示一致性。



TLC59731DR 采用单线接口，数据传输速率最高可达 600 kbps，支持无限级联能力，便于扩展并驱动更多 LED 通道，适用于大规模 LED 阵列应用。





TLC59731DR 规格

产品类别：LED 照明驱动 IC

安装方式：SMD/SMT

封装/外壳：SOIC-8

输出数量：3 个输出

输出电流：50 mA

输入电压 - 最大：6 V

输入电压 - 最小：3 V

拓扑结构：升压

工作频率：600 kHz

输出电压：21 V

最低工作温度：-40°C

最高工作温度：+125°C

特性：内部灰度时钟、单线接口、并联调节器

输入电压：    3 V 至 6 V

通道数：    3 个通道

工作供电电压：    3 V 至 6 V



TLC59731DR 的特性

三个 sink 电流通道

电流能力：

– 每个通道 50 mA

灰度（GS）控制和 PWM：

– 8 位（256 级）带简单伽马校正

单线接口（EasySet™）

电源（VCC）电压范围：

– 无内部分流调节器模式：3 V 至 5.5 V

– 内部分流调节器模式：3 V 至 6 V

最大输出端子电压：最高 21 V

集成分流调节器

最大数据传输速率：

– 每秒比特数（bps）：600 kbps

内部 GS 时钟振荡器：6 MHz（典型值）

显示重复率：3.1 kHz（典型值）

输出延迟切换以防止浪涌电流

无限设备级联

工作温度：–40°C 至 85°C



TLC59731DR 的应用

TLC59731DR 适用于多种应用场景，尤其在 RGB LED 灯组显示方面表现出色。



在汽车电子领域，TLC59731DR 可用于车内氛围照明、仪表盘背光及车辆状态指示灯；在消费电子领域，可驱动智能设备状态指示灯及装饰性照明。



在工业应用中，TLC59731DR 适用于大型显示屏背光、状态指示面板及工业控制面板；在物联网设备中，可为智能家居产品提供丰富的视觉反馈。
