供应ADI AD8412ABRMZ：−2V 至 50V 宽输入电压范围、1.8MHz 高带宽、具有 PWM 抑制和 10V/V 增益的电流检测放大器
概述
AD8412ABRMZ是一款高电压、高带宽电流检测放大器。该器件的初始增益为 10V/V，带宽为 1.8MHz，在整个温度范围内最大增益误差为 ±0.11%。缓冲输出电压可直接连接到任何典型转换器。AD8412ABRMZ在 −2V 至 +50V 范围内具有最小直流共模抑制比 (CMRR) 110dB。AD8412ABRMZ在各种工业和汽车应用中对分流电阻进行双向电流测量。
AD8412ABRMZ在 −40°C 至 +125°C 的温度范围内具有突破性的性能。该套件具有封装内微调内核，在整个工作温度范围和共模电压范围内，可使典型的失调漂移为±0.30μV/°C，而无需斩波和自动调零时钟（这可能导致应用中的互调）。该器件包括可实现宽输入共模范围和平衡输入偏置电流的电路（无论输入差分电压或共模电压如何），以及可实现超低 CMRR 漂移的电路。该套件还包括可在脉宽调制 (PWM) 类型输入共模电压存在的情况下使能输出精度的电路。AD8412ABRMZ采用 8 引脚 MSOP 封装。
关键规格
型号：AD8412ABRMZ
放大器类型：电流检测
电路数：1
输出类型：单端
压摆率：6V/µs
-3db 带宽：1.8 MHz
电流 - 输入偏置：196 µA
电压 - 输入补偿：200 µV
电流 - 供电：7.8mA
电压 - 跨度（最小值）：2.9 V
电压 - 跨度（最大值）：5.5 V
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型

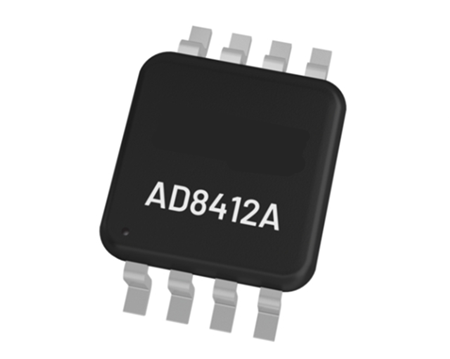

封装/外壳：8-MSOP
应用场景
AD8412ABRMZ适用于需要高精度电流检测的应用，
同相或高端电流检测

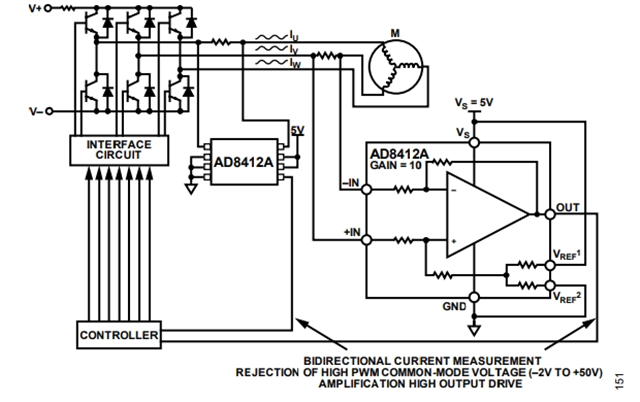

无刷直流电机 (BLDC) 和低电感电机的电机控制
双向 48 V 至 12 V DC-DC 转换器
电磁阀控制
电源轨监控
低端电流检测
此外，AD8412ABRMZ放大器的主要特性如下：
1.8MHz小信号、-3dB带宽
封装内调整内核(DigiTrim™)
精密，无斩波和/或自动调零
失调漂移：±0.30μV/°C（典型值）
在整个温度范围内的最大电压失调电压为±200μV
直流CMRR：131dB（典型值）
交流CMRR：97dB（50kHz时典型值）
双向工作
宽共模输入电压范围
连续工作电压：-2 V至+50 V
连续有效电压：-20 V至+85 V
10V/V初始增益
宽工作温度范围：-40 °C至+125 °C
电源工作范围：2.9V到5.5V
采用8引脚MSOP封装
